Auto Duct Line 3
Az Auto Duct Line III egy decoilerből, egy szintezőgép hornyoló egységből, "V" és "négyzet alakú" hornyoló egységből, vágóegységből és hajlító egységből áll. A szabványos "V" és "négyzet" hornyolóeszközöket TDF karimás csatornákhoz használják, és a "négyzetes" hornyolószerkezettel TDC karimák is készíthetők.
- Gyors delievery
- Minőségbiztosítás
- 24/7 Ügyfélszolgálat
Product Introduction

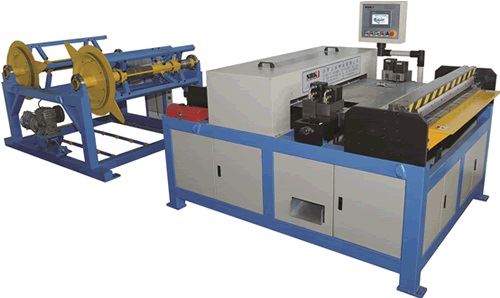

SBAL-III automata vonal
Jellemzők
Az Auto Duct Line III egy decoilerből, egy szintezőgép hornyoló egységből, "V" és "négyzet alakú" hornyoló egységből, vágóegységből és hajlító egységből áll. A szabványos "V" és "négyzet" hornyolóeszközöket TDF karimás csatornákhoz használják, és a "négyzetes" hornyolószerkezettel TDC karimák is készíthetők. A hajlító egységet a Pittsburgh-hez illő derékszögűvé lehet tenni, vagy a fémlemezt "négyzet" vagy "L" alakra lehet hajlítani. Nagymértékben javítja a tábla kihasználtságát, csökkenti a munkaintenzitást és csökkenti a munkaerőt. A gyártósor elektromos vezérlő része teljes szervovezérlést alkalmaz; a vezérlőrendszer zárt hurkú visszacsatoló rendszerrel rendelkezik, és a pontosság és a stabilitás nyilvánvalóan javul. A maximális üzemi sebesség 18 m/perc. A hossztűrés ±0,5 mm; az átlós tűrés ±0,8 mm. A rendszer műszakonként (8 óra) 1500 m² légcsatorna gyártási kapacitást képes kielégíteni. Az Auto Duct Line III meg tudja hajtani a csöveket. Ugyanakkor nagyon alkalmas diverzifikált gyártásra, például TDF / szögacél / dugaszolható karima kialakítására. A szögletes acélkarimák és a dugaszolható karimák automatikusan négyzet alakú csövekké hajlíthatók.
1. Az alumíniumötvözet felfüggesztő kar megkönnyíti a gép kezelését.
2. A beépített kapcsolószekrény csökkenti a vezetékezést, mint a teljes szerkezetet, és megkönnyíti a mozgatását.
3. Az importált konfiguráció nagyon stabil és kényelmesen használható. A CNC Air Duct Line egy olyan csőgyártó vonal, amely a legmagasabb automatizálással és a legnagyobb hatékonysággal rendelkezik a téglalap alakú légcsatorna gépekben. Emellett a gépeket az Ön speciális igényei alapján is személyre szabhatjuk.
Alapkonfiguráció
Egy elektromos decoiler (2 tekercs).
Egy készlet szintező és gyöngyfűző felszerelés.
A hidraulikus szögnyíró gép négy szerszámkészlettel.
A hidraulikus lemeznyíró gép, hidraulikus hajlítógép
Egy készlet CNC számítógépes vezérlőrendszer és gyártási szoftver.
Egy Motor
Műszaki adatok
|
típus |
SBAL-III-1250 |
SBAL-III-1550 |
|
Vastagság |
0.5-1.2 mm |
0.5-1.2 mm |
|
Szélesség |
1250 mm |
1550 mm |
|
Működési sebesség |
18 m/perc |
18 m/perc |
|
Coiler Max-súly |
8000 kg |
8000 kg |
|
Erő |
9,5 kW |
9,5 kW |
|
Súly |
3250 kg |
4000 kg |
|
Dimenzió |
Fő gép: 2300×1800×1400mm Decoiler: 2300×1750×1650mm |
Főgép: 2300×2100×1400mm Decoiler: 2300×1750×1650mm |
